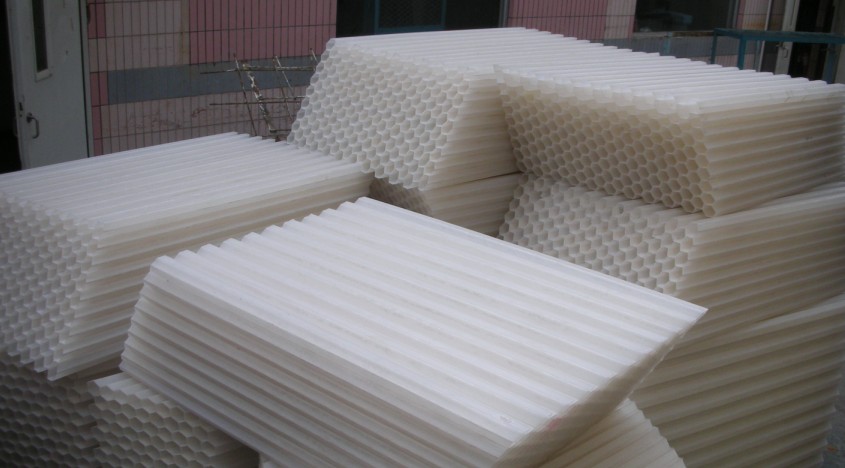

斜板填料簡介：斜板填料、乙丙共聚斜板填料、小間距斜板填料主要由乙丙共聚材料制成。在淺層理論的基礎上，在斜板上部設置沉淀距離合理的沉淀段，在下部控制斜板的幾何形狀，使斜板下部形成穩定的接觸絮凝段，通過接觸作用和淺池沉淀機理達到礬花與水分離的目的。斜板填料按構造型式可分為：1.小間距斜板填料2.接觸絮凝斜板填料3.***復合斜板填料。
斜板填料特點：1.大大縮小了斜板間距，從而大幅度提高了沉淀空間利用率；2.由于雷諾數小，可有效在、抑制水力脈動，從而大大降低水流細部擾動對礬花沉降的負面影響；3.布水均勻，不會發生短流現象；4.由于結構上的優化，***斜板沉淀設備無側向約束，更利于礬花沉降分離；5.斜板填料沉泥面積與排泥面積相等，排泥面積是普通斜管的4倍多，大幅提高了沉淀排泥負荷；6.由于***斜板沉淀設備的結構特征，以及其所采用的規格較厚的乙丙共聚板材和支撐型材，使其具有普通斜管無法比擬的剛度，耐重負荷，不易變形。
|
類 型 |
型 號 |
間 距mm |
清水區上升 流速mm/s |
沉淀池出水 濁度NTU |
單元幾何尺寸mm |
材 質 |
|
小間距斜板 |
Xb-15 |
15 |
2.5-3.5 |
≤3 |
1000×1000×866 |
乙丙共聚與ABS兩種 |
|
Xb-20 |
20 |
2.2-2.8 |
≤3 |
|
Xb-25 |
25 |
2.0-2.5 |
≤3 |
|
Xb-30 |
30 |
1.8-2.2 |
≤4 |
|
Xb-35 |
35 |
1.5-2.0 |
≤5 |
|
Xb-50 |
50 |
1.3-1.8 |
≤6 |
各種間距斜板填料均是通過不同高度的塑料肋條來支撐斜板片，肋條與斜板熱熔焊接，每兩層斜板片之間需要多根肋條支撐，組裝工藝復雜，而且傳統斜板內部水流流道成矩形，只適用于上向流沉淀池。多功能***組合斜板填料由乙丙共聚斜板片和斜板支撐桿兩部分組合而成，材質均為乙丙共聚，通過斜板支撐桿的前后串連將斜板片組合成水處理工藝中常用的斜板設備。多功能***組合斜板填料具有安裝拆解方便，斜板間距可調，連接長度不限、整體強度高、耐腐蝕等優點。斜板支撐桿可設計多種規格尺寸，根據不同的斜板參數要求進行配套，可實現不同的斜板間距、角度等要求。多功能***組合斜板填料內部水流流道通暢，不易積泥夾泥，上向流沉淀池和側向流沉淀池均可應用，因此適用于各種水處理工藝，其強度高、耐腐蝕、可拆解的特性使其與傳統斜板相比使用壽命大大延長。多功能***組合斜板填料組裝前先在斜板片上開若干小孔，后將斜板支撐桿連接頭穿過小孔與另一個支撐桿的連接楔尾用力楔合，使兩個支撐桿與斜板片緊固成一個整體，重復這一步驟即可將多個斜板片串聯成一個整體，整個安裝過程不需任何機械加工設備、安裝極其簡便。
